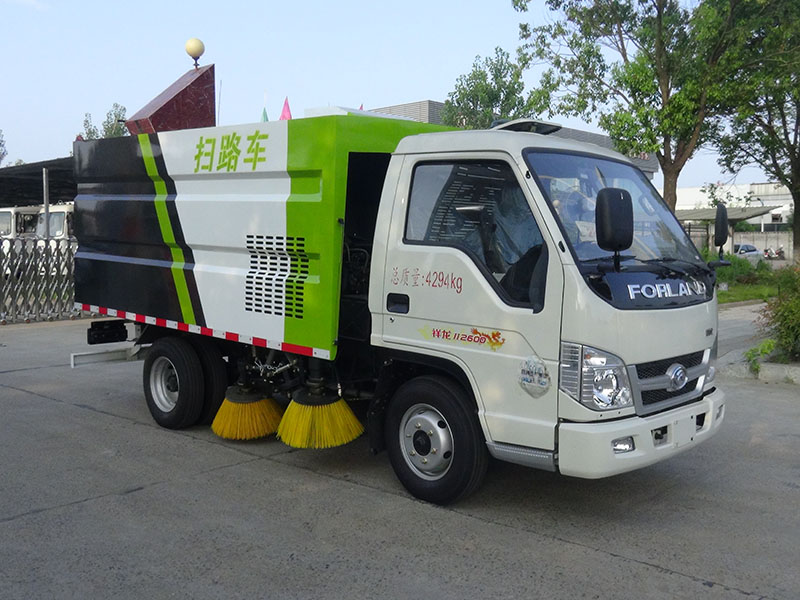

掃路車是在東風底盤基礎上加裝副發動機動力，清掃，抽吸及噴水降塵，液壓等裝置等改裝而成的新一代清掃設備。掃路車具有清掃寬度大，作業油耗低，操作簡便舒適，大幅度提升路面清潔效率等特點。廣泛應用于城市街道、國道、公路、碼頭、車站、廣場、水泥廠、電廠、礦廠等場所的路面垃圾清理，堪稱全能清掃車。
小型道路洗掃車特點

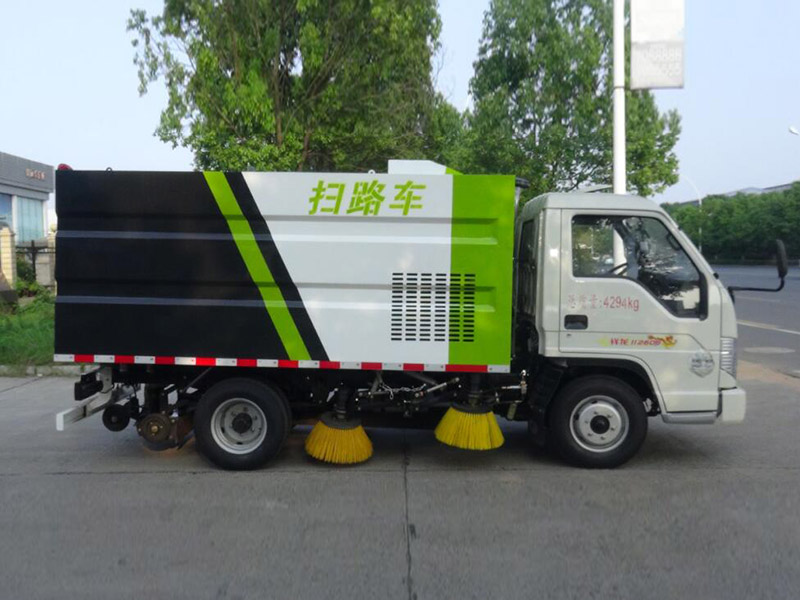

1.采用“中置四掃盤+后置吸嘴”對稱結構布置形式，方便道路左右兩邊路沿清掃，增大了清掃面積，清掃垃圾更集中。
2.一鍵智能化設計?？梢愿鶕?jù)路面垃圾污染的多少進行“標準”，“強掃”雙檔位選擇。為了使用安全性，該車具有駐車后門打開和傾卸功能，行駛和未剎車時動作鎖止。
3.前置掃盤采用單油缸**上升、下降、外伸、回收的“多位一體運動技術”及單擺結構，浮動式避障防撞技術，可保證清掃裝置作業時不碰撞。
4.水箱經久耐用，水箱容積大。除塵方式采用清水水幕噴水降壓，節約水資源，除塵作業時間大大加長。
5.氣力輸送系統采用下排風方式，二次污染小。
6.采用注塑成型的束型掃刷，耐磨，刷掃有力，更換快捷。
7.液壓管路排列整齊，美觀，便于維護。
8.吸嘴裝置是壓力翻轉浮動式，對于大顆粒垃圾具有很好的回收效果。
小型道路掃路車優勢
1、整車：采用“中置四刷盤—后置吸嘴”對稱結構布置形式，方便道路左右兩邊路沿清掃，清掃寬度**大可達2200mm，吸力大清掃干凈。

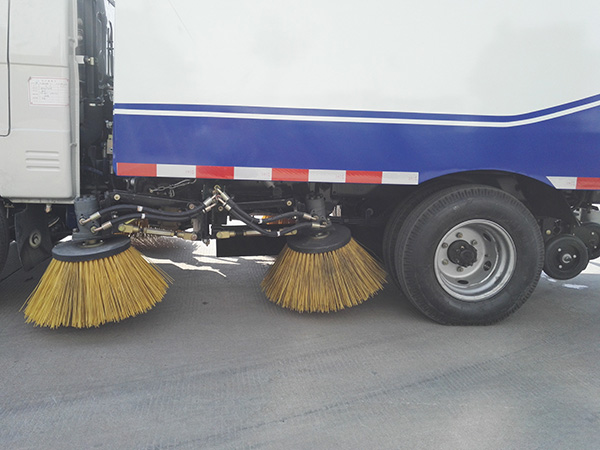

2、掃盤：掃盤有液壓缸**升降，安全可靠;前掃盤具有遇到障礙避讓并自動復位功能，以保證功能元件不受損害；掃盤直徑500mm，清掃范圍大。

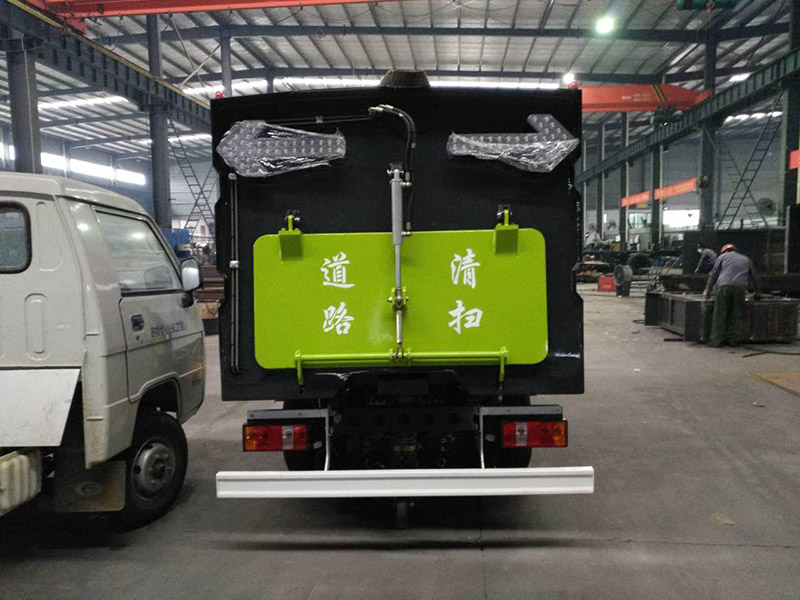

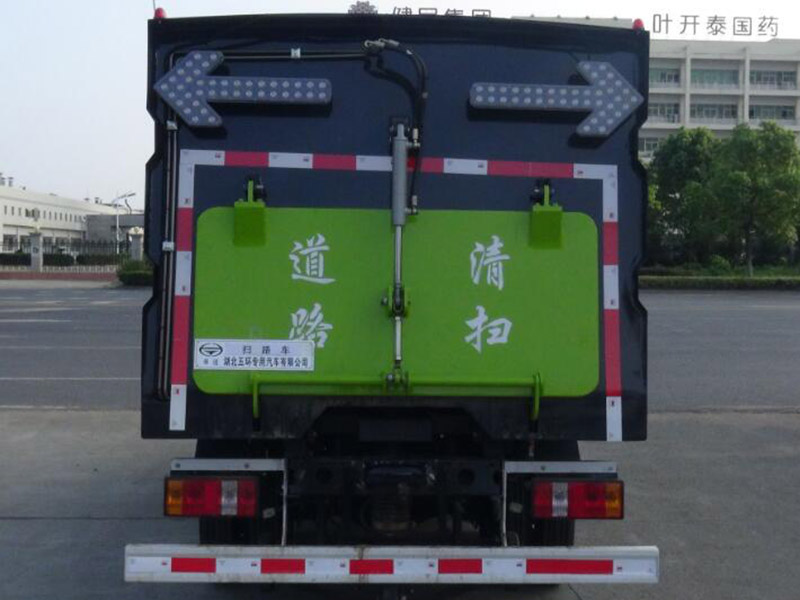

3、箭頭指示燈：箭頭燈閃亮醒目，駕駛室內操作，對道路的行人、車輛提供有效的**示信號，很好的保障了車輛的作業和行人的安全。
4、油門**器:油門**器根據不同工況，將副發動機油門**在2000r/min和2800r/min兩個檔位，基本保持恒定狀態，既減輕了駕駛員的勞動強度，又提高了副發燃油經濟性。
5、**動力：副發動機我們采用的是萊恩柴油發動機，功率達到23KW，低速大扭矩，經濟節約，安全可靠。
6、馬達：采用三洋馬達，性能穩定可靠。
7、液壓集成塊：采用海普瑞斯液壓閥，性能可靠?jī)?yōu)良。
8、吸嘴：吸嘴裝置是壓力翻轉浮動式，當體積較大的垃圾及雜物堆積較多時，形成大的阻力時，對吸嘴翻板形成一個翻轉力矩，翻板旋轉形成大的開度，進而隨著車輛行走進入吸嘴腔內，被吸入垃圾箱內，同時阻力減小，在拉簧的作用下，翻板重新恢復到原狀態。因此該結構吸嘴對較大顆粒垃圾雜物等具有很好的吸入效果。
9、安全設計：該車具有車未拉手剎，后門打開，垃圾箱傾斜操作自動鎖止的功能，以防止在行車過程中誤操作或誤碰操作開關造成后門打開或車廂傾翻，避免造成不必要的事故發生。
10、降塵裝置：在灰塵較多的路面，為了防止揚塵現象發生，駕駛室前下方可選裝噴水裝置，噴水范圍為掃盤旋轉位置，從而避免揚塵。
11、副發關鍵數據顯示裝置：副發水溫是個很關鍵的參數，顯示在操作箱上，副發水溫高溫時語音報**，以免造成副發不必要的損害。
12、后視影像系統：該車可以選裝后視影像系統，進一步增強該車工作的安全性和工作狀況監測的便利性。
13、車輛簡述：
1.水箱容積：0.5立方
2.垃圾箱容積：1.8立方
3.輪胎數：7（含備胎）
4.軸距：2600mm
5.中置四掃盤
6.后置吸盤
7.柴油發動機
8.免維護風機
8.免維護離合器
【整車技術參數】 |
產品名稱 | 福田2600mm掃路車 | 產品型號 |
|
總質量(Kg) | 4294 | 罐體容積(m3) |
|
額定載質量(Kg) | 364 | 外形尺寸 | 5300×1990×2300 |
整備質量(Kg) | 3800 | 駕駛室準乘人數(人) | 2 |
接近角/離去角(°) | 18/17 | 前懸/后懸 | 1115/1585 |
軸荷(Kg) | 1650/2644 | **高車速(Km/h) | 90 |
【底盤技術參數】 |
底盤型號 |
| 底盤名稱 | 載貨汽車底盤 |
**名稱 | 福田牌 | 生產企業 | 北汽福田汽車股份有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距 (mm) | 2600 |
輪胎規格 | 6.00-15LT |
排放標準 | 國六 | 前輪距 | 1345 |
燃料種類 | 柴油 | 后輪距 | 1240 |
